ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

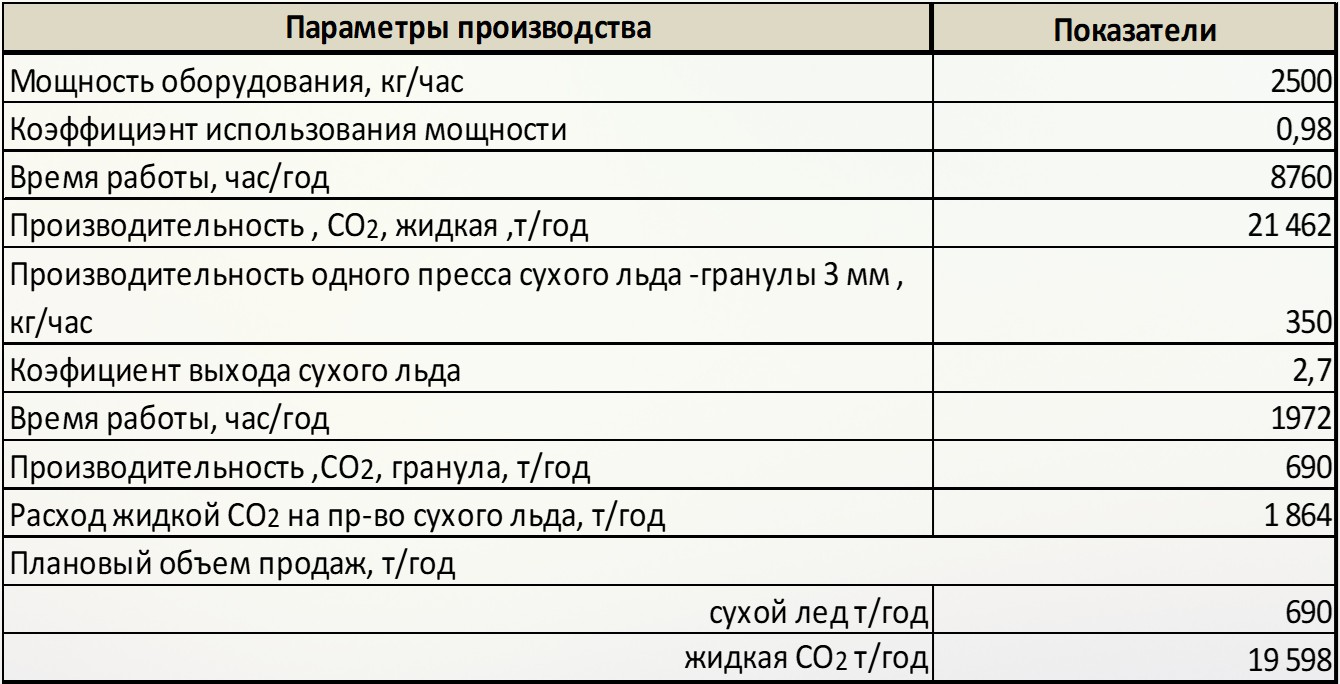

Параметры производства

Химические реактивы и компоненты

Наименование

Норматив,

кг/час

Антивспениватель

0,001

Уголь 207ЕА

0,175

Уголь 207С

0,057

Алюмагель

0,114

МЭА

6,400

Энергоресурс и вода

Наименование

Норматив, кВТ/ч



Электроэнергия

900

Наименование

м3/час

Для производства, деминерализованной воды

3,50

Для подпитки открытых градирен

4,20

Для хозяйственных нужд

1,00

Технические данные

Наименование и общие требования к

оборудованию, параметру

Тип, величина, количество

1

2



Внешний вид, качество монтажа

в соответствии с монтажной схемой и образцом-эталоном; нали-чие дефектов не допускается



Климатическое исполнение – У (УХЛ) климат по ГОСТ 15150-69, категория размещения 2

пригодность для эксплуатации при температуре окружающего воздуха от минус 30 °С до плюс 40 °С, относительной влажности до 98% при плюс 25 °С



Производительность (по согласованию с заказчиком) кг/ч, не менее



2500



Входная температура дымогарного газа, ºС



350



Давление входящего дымогарного газа (изб), мБар

0...30



Выходная температура СО2, ºС

минус 24…минус 27



Давление получаемого газа, Бар

15…18



КПД, %, не ниже

75



Время выхода на рабочий режим, мин., не более

30



Расход деминерализованной воды, м3/ч, не более

2

Давление в пневматической магистрали, Бар, не более



6

Рекомендуемая площадь отапливаемого помещения (с учетом водоподготовки и операторской), м²



432

(24х18 м)

Масса оборудования установленного в помещении, кг

45000



Рекомендуемая площадь для монтажа уличного оборудования

144

(18х8 м)

Масса уличного оборудования (без учета газохода дымогарных газов), кг

86000



Номинальное напряжение питания, В



380 (трёхфазный ток)



Частота питающего тока, Гц

50…60



Напряжение питания в цепи управления, В

24 (постоянный ток)



Потребляемая мощность (без учета вспомогательных узлов), кВт

620



Удельный расход электроэнергии, кВт/т СО2



455



Тип хладагента



R404Freon



Наименование и общие требования к

оборудованию, параметру

Тип, величина,

количество

Корректированный уровень звуковой мощности, дБА, не более

110



Поверхности Станции экстракции из не коррозионно-стойких материалов имеют лакокрасочное покрытие.

Металлические и неметаллические (неорганические) антикоррозионные покрытия должны соответствовать требованиям EN ISO 12944

 Класс герметичности оборудования, работающего под давлением, и его арматуры устанавливается согласно EN 60529.

Крупногабаритные узлы (в том числе колонное оборудование) выполнены разборными, для удобства транспортировки до площадки заказчика.

Для того, чтобы выдать ТКП в котором все параметры будут определены относительно ТЗ Заказчика, необходимо начать с определения состава дымогарного газа.

Для начала работы по разработке ТКП необходимо, как минимум, заполнить опросный лист (во вложении).

После этого со специалистами Заказчика разрабатывается точная модель Станции экстракции, заключается договор и начинается разработка проекта.
